宏数控编程助手app是专门为数控编程用户打造的一款数控编程辅助软件。覆盖了铣圆槽、内圆精铣、内矩形精铣、外圆精铣、铣矩形槽、外矩形精铣、矩形槽铣四角避空等二十一种加工类型供大家免费选择，选择好相对应加工类型之后，我们即可对其调节相应的数据，从而进行一键生成程序，程序可导出可复制在文本当中方便查看编程原理。同时软件中还对其不同的加工类型进行相对应的数值进行注释，这样使用者即可快速了解相应的功能，从而更好的上手进行调节数据。除此之外，宏数控编程助手手机版还提供旋转工作台找正，并支持G91、G00旋转工作台计算角度，以及车床编程、铣床编程功能，同样支持复制查询、导出程序，对此有需要这款数控编程用户可以来下载使用！
1、包括机床结构的模拟仿真校验--直观、逼真、随心所欲。
2、三维实体刀具库--方便、直观地建立刀具模型。
3、向导式后处理系统，轻松满足任何控制机的代码要求 。
4、丰富高效的加工方法，满足不同的工艺需求。
铣圆槽、内圆精铣、内矩形精铣、外圆精铣、铣矩形槽、外矩形精铣、矩形槽铣四角避空、螺施铣孔、螺旋铣面、往复飞面、单刀飞面、单向飞面、铣多边形槽、外多边形精铣、内多边形精铣、螺旋铣键槽、内孔倒圆角、内孔倒斜角、铣斜面、铣螺纹、钻孔/攻螺纹。

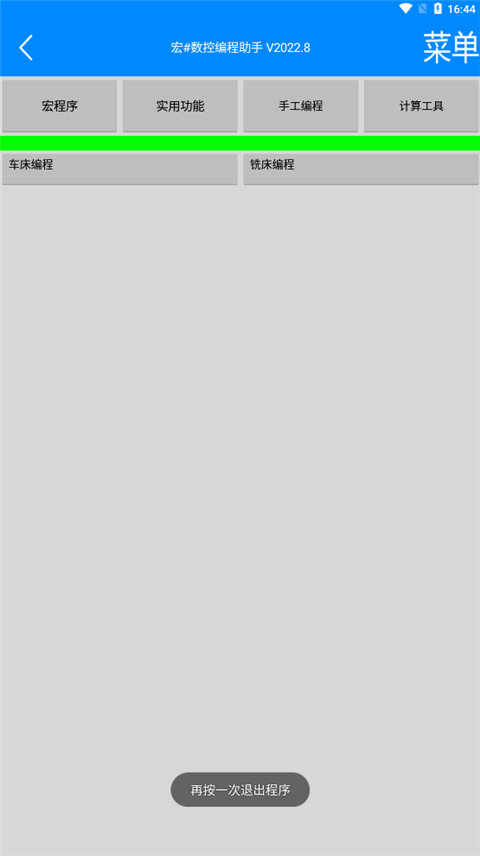

1、下载安装好宏数控编程助手app，打开软件点击宏程序，选择你需要选择的数控编程；
2、小编这里就以螺施铣孔为例子，点击进入；

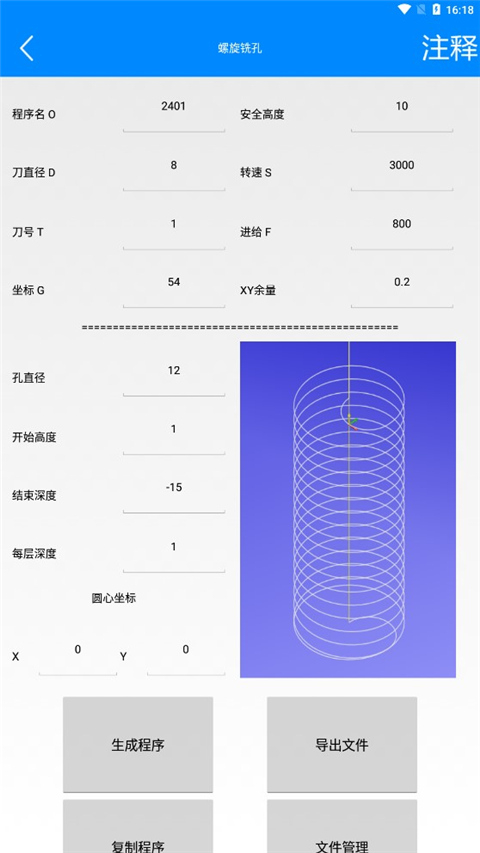

3、这里我们就可以来对螺施铣孔中的安全高度、刀直径D、转速S等相关数据进行调整；
4、点击右上角的注释，我们可以查看螺施铣孔中的详细数字的相关注释；

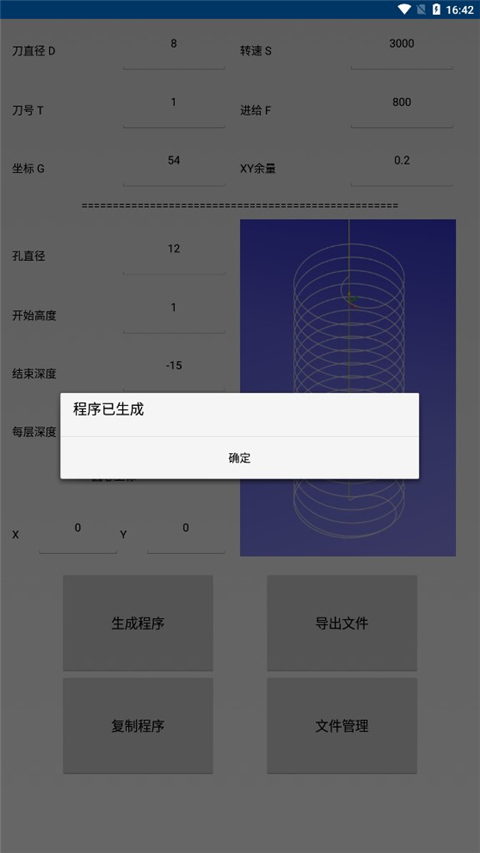

5、全部数据调整好了之后，点击生成程序，程序已生成；
6、随后我们就可选择将生成的程序数据导出或者是将数据复制，通过粘贴在文本中进行查看；
7、此外，软件还提供旋转工作台拉直、车床编程、铣床编程功能。
B类宏
由于B类宏程序的大量使用，很多书都进行了介绍这里我就不再重复了，但在一些老系统中,比如发那科（FANUC）OTD系统中由于它的MDI键盘上没有公式符号，连最简单的等于号都没有，为此如果应用B类宏程序的话就只能在计算机上编好再通过RSN-32接口传输的数控系统中，可是如果我们没有PC机和RSN-32电缆的话怎么办呢,那么只有通过A类宏程序来进行宏程序编制了。
A类宏
A类宏是用G65 Hxx P#xx Q#xx R#xx或G65 Hxx P#xx Qxx Rxx格式输入的，xx的意思就是数值，是以um级的量输入的，比如你输入100那就是0.1MM.#xx就是变量号，变量号就是把数值代入到一个固定的地址中，固定的地址就是变量，一般OTD系统中有#0~#100~#149~#500~#531.关闭电源时变量#100~#149被初始化成“空”，而变量#500~#531保持数据.我们如果说#100=30那么#100地址内的数据就是30了，就是这么简单。
好我来说一下H代码，大家可以看到A类宏的标准格式中#xx和xx都是数值,而G65表示使用A类宏，那么这个H就是要表示各个数值和变量号内的数值或者各个变量号内的数值与其他变量号内的数值之间要进行一个什么运算，可以说你了解了H代码A类宏程序你基本就可以应用了。
1、随时对不同的数据进行线上重建，采用经典的操作模式。
2、对自己所有数据的变量直接在线进行注释，方便随时在线修改。
3、每项数据信息都会为用户进行保存，方便用户查看。
4、设定不同的权限，直接查看自己所有的数据列表。
1、对自己数据当中所有机床的相关结构，直接在手机当中模拟体验。
2、感受一个直观的操作过程，随心所欲进行线上数据设计。
3、满足不同工艺的相关需求，为你提供高效的加工方式。
4、直观在线建立自己的道具模型，了解最新的生成数据。
应用截图
